Internet gebaseerde controle van gebouwinstallaties
Gebruikers installeren eenvoudigweg de ST Cloud Control-gateway op de gewenste locatie en gebruiken Intesis MAPS voor pc-gebaseerde configuratie. Hier kunnen de gewenste widgets worden aangemaakt (bijv. Booleans, Operating Modes, Dimmers, Analog Values, Error Signals, etc.), waarna deze kunnen worden gemapt met de BACnet-objecten of Modbus-registers naar keuze. Na configuratie verschijnen alle widgets automatisch in de app en webinterface, op een veilige manier aangeboden via de HMS HubTM Edge Connectivity-oplossing.

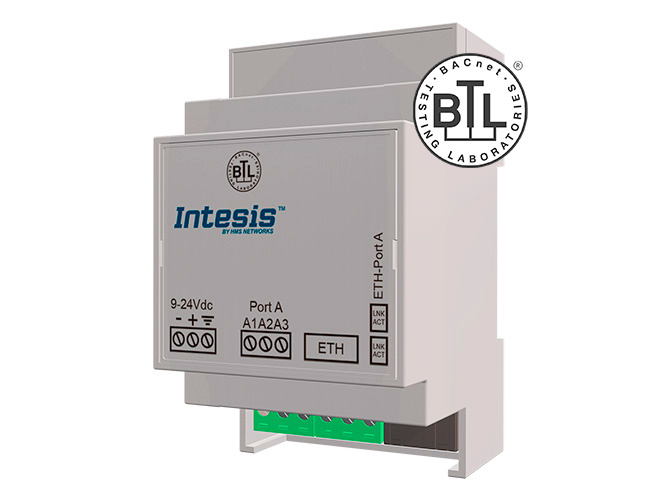

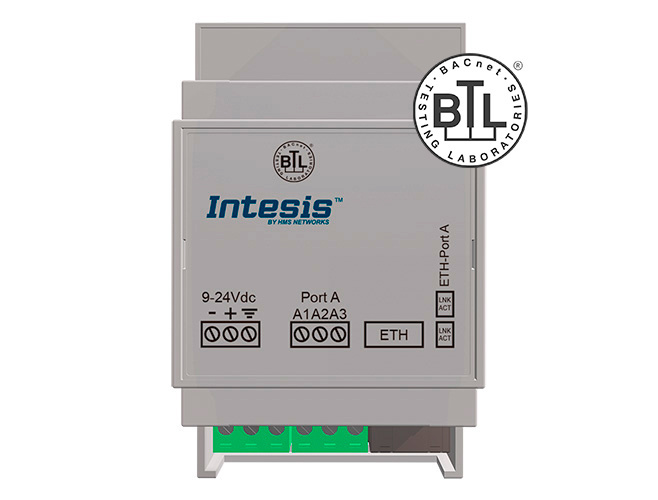

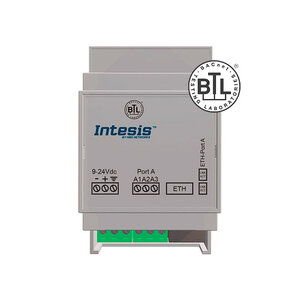

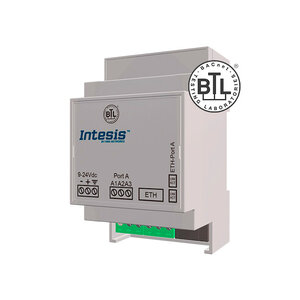

Gateway specificaties van model INSTCMBG0080000
- BACnet IP / MSTP of Modbus TCP / RTU -connectiviteit.
- Op elke gateway kunnen maximaal 8 apparaten worden aangesloten.
- Maximaal 12 widgets per apparaat.
- Ondersteunt tot 8 signalen per widget.
Service "next level"
- Connectiviteit van industriële kwaliteit voor Building Automation.
- Snelle en schaalbare realtime edge-connectiviteit via HMS Hub TM .
- Volledige gegevenscontrole en bescherming.
- Veilige updates tijdens de levensduur van de applicatie.
Intesis MAPS
- Maakt een gemakkelijke en intuïtieve configuratie mogelijk.
- Mogelijkheid om sjablonen te maken voor snelle configuratie.
- Biedt BACnet-scan en krachtige diagnosetools.
- Maakt dashboards eenvoudig aan te passen.
Applicatie (iOS / Android / Web)
- Monitor en bedien apparaten op een gemakkelijke en intuïtieve manier.
- Beschikt over native iOS- en Android-app en webinterface.
- Meerdere gebruikers - Beheer meerdere gebruikers en rechten per project.
- Multi-site - Beheer meerdere sites vanuit hetzelfde dashboard.
Web- en app-gebruikersinterface
Simpel, gemakkelijk en handig. Dat is de beste beschrijving voor de ST Cloud Web- en app-gebruikersinterface. Alle widgets zijn aanpasbaar met de inhoud van de behoeften van de gebruiker. Systeemintegrators kunnen de klant eenvoudig de beste gebruikerservaring bieden om hun BACnet- of Modbus-apparaten te bedienen.
Beschrijving
Deze gateway biedt cloudconnectiviteit met Modbus- of BACnet-apparaten, zodat ze kunnen worden bewaakt en bestuurd met behulp van de ST Cloud Control-interfaces.

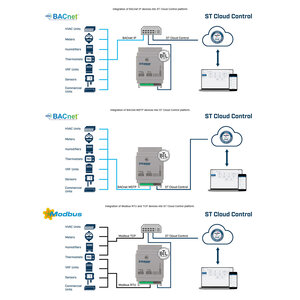

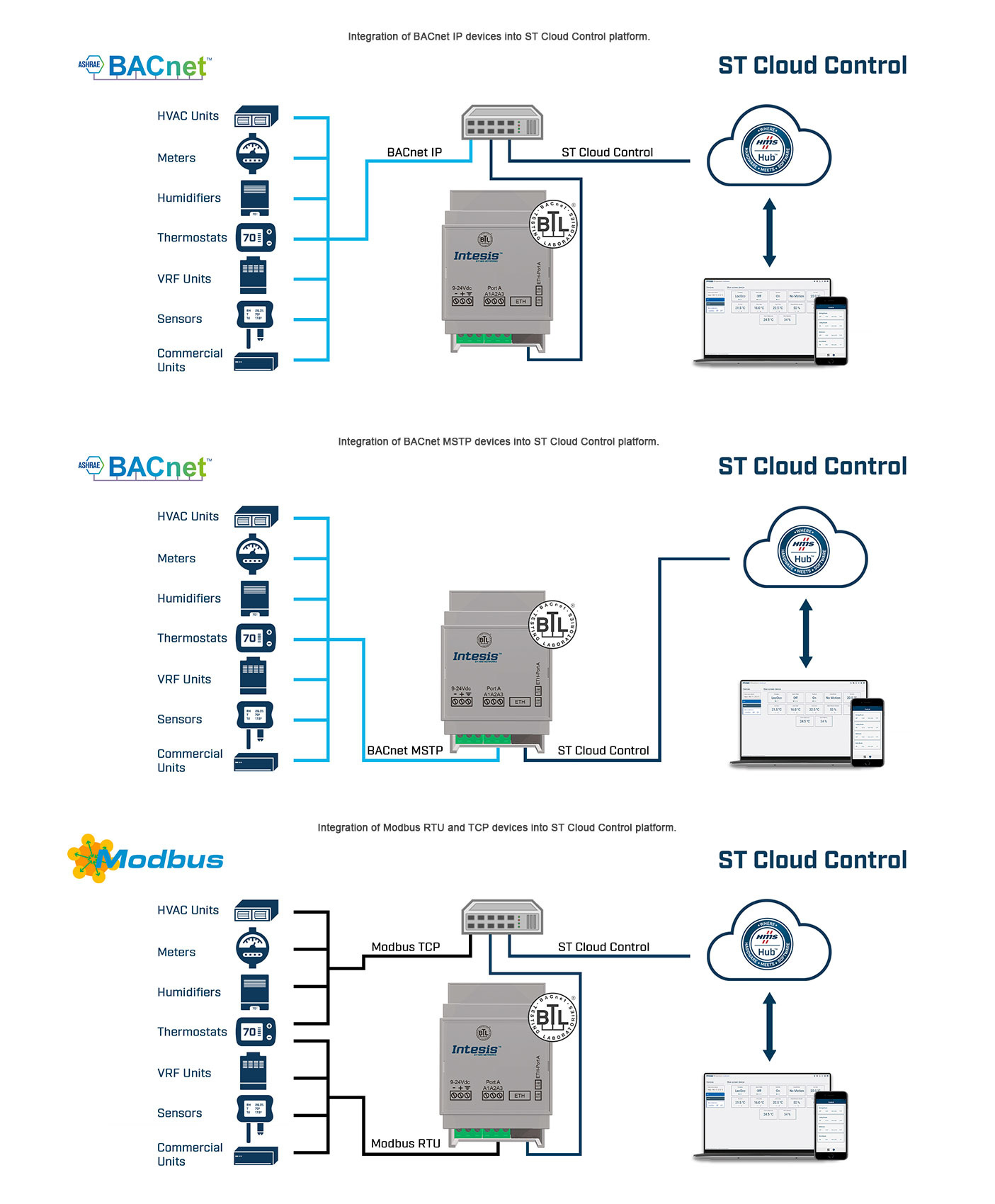

De gateway kan op 3 verschillende manieren werken; (1) als BACnet IP Client, (2) als BACnet MS/TP Master of (3) als Modbus RTU Master en Modbus TCP Client.
Kijk op het tabblad use cases voor meer details.
Het BTL-keurmerk zorgt voor 100% compatibiliteit en garandeert tegelijkertijd een naadloze integratie met elk BACnet-apparaat.
Aan de Modbus-zijde kunnen maximaal 5 Modbus TCP-knooppunten/-apparaten worden gemaakt en kunt u elke I/O-functiecode gebruiken uit het brede bereik dat wordt ondersteund (1x, 2x, 3x, 4x, 5x, 6x, 15x en 16x).
Bovendien kunt u de datalengte (1, 16, 32, 48 of 64 bits), het formaat (unsigned, ondertekend, float en bitfield) en de bytevolgorde (big of little endian) configureren.
De configuratie wordt uitgevoerd met behulp van de Intesis MAPS-software. Hiermee kunt u uw eigen instellingen voor het apparaat definiëren.
Zodra de installatie en configuratie van het apparaat is voltooid, nadat het is toegewezen aan een ST Cloud Control-gebruiker, verschijnen alle geconfigureerde apparaten en widgets in de app en webinterfaces.
BESTEL CODES:
| INSTCMBG0040000 |
BACnet IP & MS/TP Client or Modbus TCP & RTU Master to ST Cloud - 4 devices |
| INSTCMBG0080000 |
BACnet IP & MS/TP Client or Modbus TCP & RTU Master to ST Cloud - 8 devices |
| INSTCMBG0160000 |
BACnet IP & MS/TP Client or Modbus TCP & RTU Master to ST Cloud - 16 devices |
| INSTCMBG0320000 |
BACnet IP & MS/TP Client or Modbus TCP & RTU Master to ST Cloud - 32 devices |
