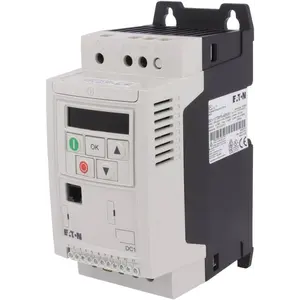

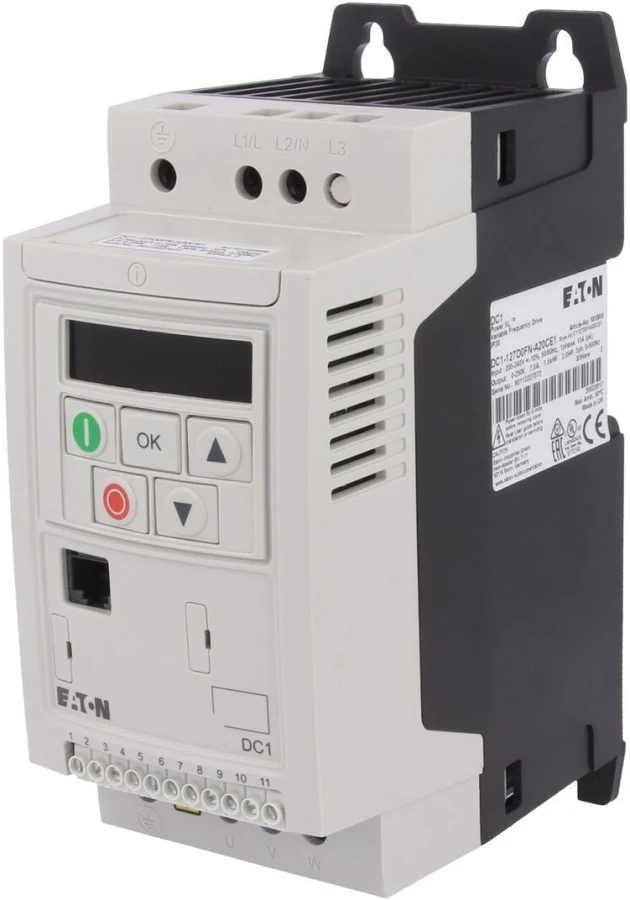

Eaton Eaton Frequentieregelaar 1-Fase 230VAC 1,5kW - DC1-127D0FN-A20CE1

Algemene gegevens

• Type: Frequentieregelaar / vector-inverter

• Serie: PowerXL DC1

• Fabrikant: Eaton

• Artikelnummer: 185809

• Motorvermogen: 1,5 kW (≈ 2 HP)

• Toepassing: regeling van AC-inductiemotoren (asynchrone motoren)

Elektrische specificaties

• Voedingsspanning: 200–240 V AC (1-fase)

• Netfrequentie: 50 / 60 Hz

• Uitgang: 3-fasig 230 V AC naar motor

• Nominale uitgangsstroom: 7 A

• Max. motorvermogen: 1,5 kW

• Uitgangsfrequentie: 0 – 500 Hz

• Overload capaciteit:

  • 150% gedurende 60 s

  • 175% gedurende enkele seconden

Besturing en communicatie

• Regelmethodes:

  • V/f-regeling

  • Sensorless vector control

• Communicatie:

  • Modbus RTU (RS-485)

  • CANopen

• Programmeren via:

  • keypad (7-segment display)

  • PC software (DrivesConnect)

• I/O:

  • 4 digitale ingangen

  • 1–2 analoge ingangen

  • 1 analoge uitgang

  • relaisuitgang

  • 0–10 V analoge interface

Mechanische gegevens

• Beschermingsgraad: IP20

• Afmetingen (HxBxD): 184 × 81 × 124 mm

• Gewicht: ± 1,1–1,2 kg

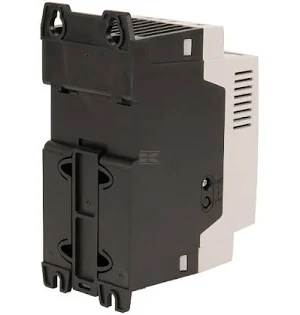

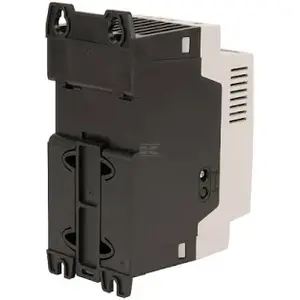

• Montage: DIN-rail of paneelmontage

• Omgevingstemperatuur: −10 °C tot +40 / +50 °C (afhankelijk van belasting)

Belangrijke functies

• Ingebouwde EMC-filter

• PI-regelaar geïntegreerd

• DC-remfunctie

• Geschikt voor IE4-efficiënte motoren

• Snelle inbedrijfstelling met basisparameters

• Uitbreidbare I/O modules mogelijk
